RDF-88DM
Endüstriyel İzoleli Güç Katı ve Sinyal Dağıtım Modülü
8 DI (IEC61131-2)
8 DO (625mA High-Side)
500VAC Galvanik İzolasyon
Endüstriyel 8DI/8DO İzoleli Güç Katı
Zorlu endüstriyel ortamlar için tasarlanan RDF-88DM, IEC61131-2 (Tip 1/2/3) standartlarıyla uyumlu 8 giriş kanalına sahiptir ve neredeyse tüm endüstriyel sensörlerle tam uyumluluk sağlar.
Entegre Galvanik İzolasyon
CPU ve lojistik katmanınızı sahadaki elektriksel dalgalanmalardan korumak için EN60664-1 ve UL1577 uyarınca 500VAC izolasyon değerine sahiptir.
High-Side Güç Çıkışları
Kanal başına 625 mA akım taşıyabilen, tam korumalı 8 adet high-side güç anahtarı ile donatılmıştır.
- Kısa Devre Koruması
- Aşırı Yük ve Yüksek Gerilim (Maks 33V)
- Otomatik Yeniden Başlatmalı Termal Kapatma
- ESD Koruması
- Endüktif Yük Anahtarlama
- Histerezisli Düşük Gerilim Kapatma
- Ortak Çıkış Devre Dışı Bırakma (Disable) Pini
- Ortak Diyagnostik Çıkışı
UL508 Uyumlu
RoHS Hazır
Yüksek CMTI
19-LED Diyagnostik Paneli
Güç Durumu (Üst LED)
8x Giriş Sinyal Durumu
Giriş Besleme Doğrulama (ISO1I811T)
8x Çıkış Sinyal Durumu
Çıkış Besleme Doğrulama (ISO1H811G)
Adresleme ve Veriyolu Sistemi

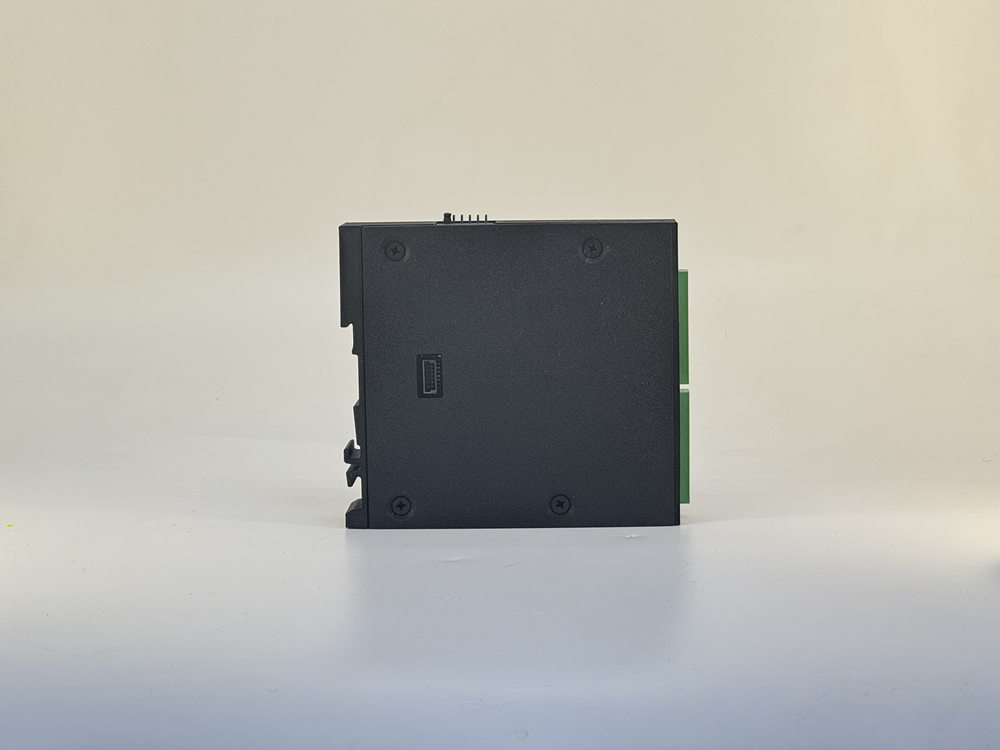

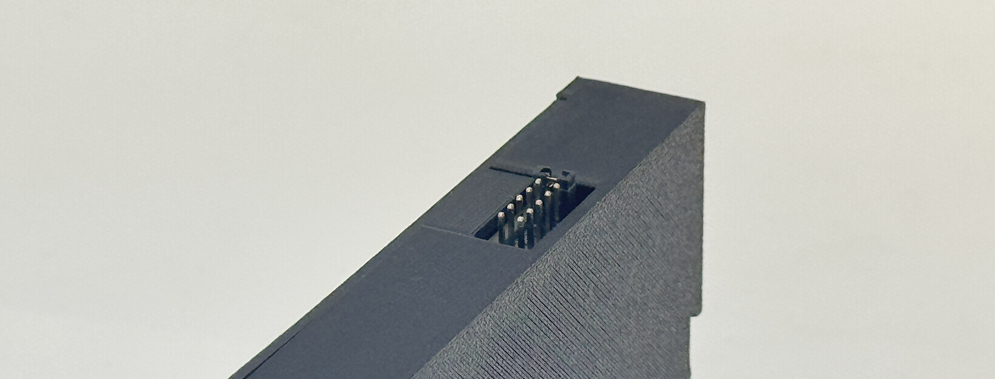

Donanım adreslemesi için standart 6 konumlu jumper yapılandırması kullanılır. İletişim, Erkek (Sol) ve Dişi (Sağ) yan konnektörler aracılığıyla zincirleme (daisy-chain) olarak aktarılır.
Detaylı Teknik Özellikler
| Parametre | Teknik Detay |
|---|---|
| Giriş Standartları | IEC61131-2 (Tip 1, 2 ve 3) |
| İzolasyon Gerilimi | 500VAC (Saha - Lojik Arası) |
| Çıkış Akımı | Kanal Başına 625 mA |
| Çıkış Koruması | Kısa devre, Aşırı yük, Termal, Yüksek gerilim |
| Çalışma Gerilimi | 24V DC Nominal (Maks 33V) |
| Sertifikalar | UL508, RoHS, EN60664-1, UL1577 |
